如何调节体视显微镜的光轴

责任编辑:深圳法尼奥科技  发布时间:2014-12-05
分享到:

    相信很多用到体视显微镜的新手操作人员,都会遇到这样的问题,不知道如何去调节体视显微镜的光轴

(光轴:光束的中心线或光学系统的的一条点化直线)。下面小编就来教你如何调节体视显微镜的光轴。


    如果在进行检测样品前,体视显微镜的光源.聚光镜.物镜.目镜.光阑的中心光轴没能与体视显微镜的光轴

形成一条统一的点化直线。那就会影响到检测的佳观察效果。那么到底要如何来调节体视显微镜的光轴呢。

请看下文。


    体视显微镜的光轴调节如下:

    一.调节体视显微镜的灯丝光源;

    调节灯比光源只针对没有光源预定心设置的体视显微镜,进行灯炮位置的调节。



    二.调节体视显微镜聚光镜的中心位置;

    聚光镜的中心位置,也是体视显微镜光轴的重点调节位置。具体调节方法如下:

    1.先用十倍物镜进行检测观察,且在目镜视场内能看到视场光阑的轮廓。

    2.通过聚光镜外侧的两个调整螺钉,将光阑轮廓调到中间位置。

    3.再慢慢地增加视场光阑调节,可以看到光束向着视场的四周均匀的伸展开,并且直到视场光阑的轮廓象

与视场边缘完全内接,即表示已经调节好光束和轴。

    4.光束和轴后再稍微增加一下视场光阑,使目镜内的轮廓像刚好处于视场外切或略大的状态。



    三.调体体视显微镜的孔径光阑

    通过体视显微镜的聚光镜外则,边缘上的刻度值与定位记号来调节,聚光镜与物镜的数值孔径相匹配

(通常用物镜的孔径数值*0.6(0.8)=聚光镜的数值孔径)

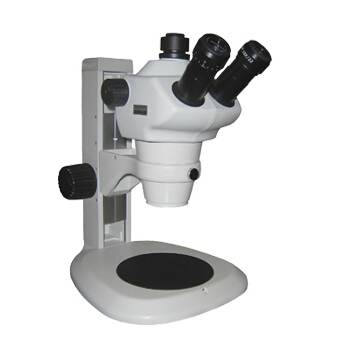

体视显微镜图

    以上就是关于调节体视显微镜光轴的方法,当然,也不能说所以的体视显微镜都能用这样的方法去调节,

具体还得根据不同型号款式来调节。如需了解关于体视显微镜的其他信息(体视显微镜价格/定制/解决方案等)都可以致电我公司免费

咨询:400-002-4108/0755-83446029。
